Lab 5

การแบ่งกลุ่มย่อย Subnet

Objective

1. เข้าใจการคำนวณหาเลขหมายเครือข่าย Net ID ได้

2. เข้าใจการการแบ่งกลุ่มย่อยด้วย Subnet

3. สามารถนำข้อมูลจากการคำนวณ ไปตั้งค่าใน DHCP Server ของระบบเครือข่ายได้

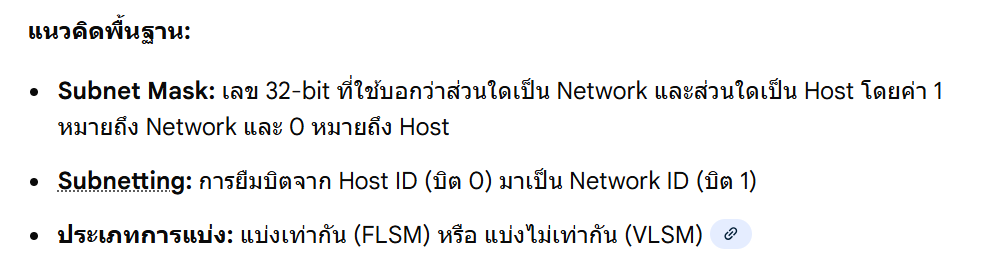

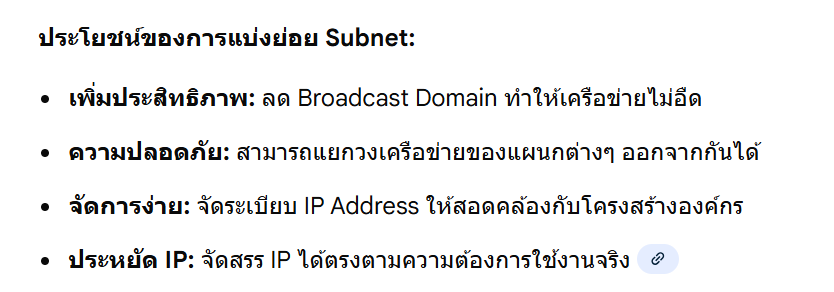

การแบ่งย่อย Subnet (Subnetting) คือ กระบวนการแบ่งเครือข่าย IP (IP Network) ขนาดใหญ่ให้เป็นเครือข่ายย่อยๆ (Subnetworks) เพื่อให้การบริหารจัดการไอพีแอดเดรสมีประสิทธิภาพ ลดปัญหาความแออัดของข้อมูล (Network Traffic) และเพิ่มความปลอดภัย โดยใช้วิธีการ ยืมบิตจากส่วนของ Host ID มาใช้เป็น Network ID เพิ่มเติมผ่าน Subnet Mask

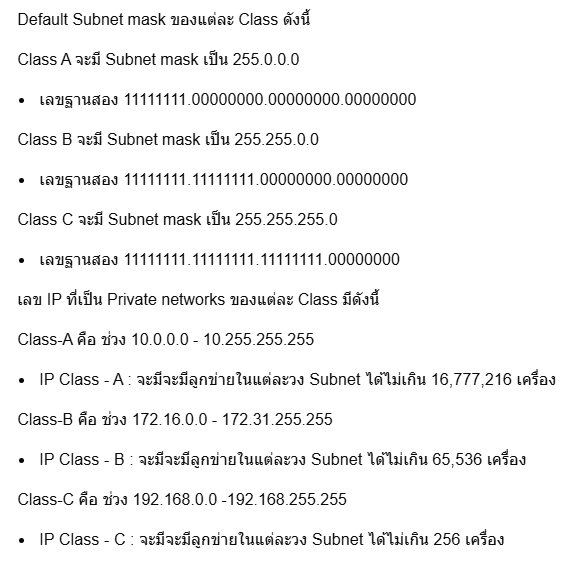

Subnet mask เป็น Parameter (พารามิเตอร์) อีกตัวหนึ่งที่ต้องระบุควบคู่กับหมายเลข IP Address (ไอพีแอดเดรท) หน้าที่ของ Subnet mask ก็คือ การช่วยในการแยกแยะว่าส่วนใดภายในหมายเลข IP Address (ไอพี แอดเดรท) เป็น Network Address (เน็ตเวิร์ก แอดเดรท) และส่วนใดเป็นหมายเลข Host Address (โฮด แอดเดรท) ดังนั้น จะสังเกตได้ว่า เมื่อเราระบุ IP Address ให้กับเครื่องคอมพิวเตอร์เราจำเป็นต้องระบุ Subnet mask ลงไปด้วยทุกครั้ง

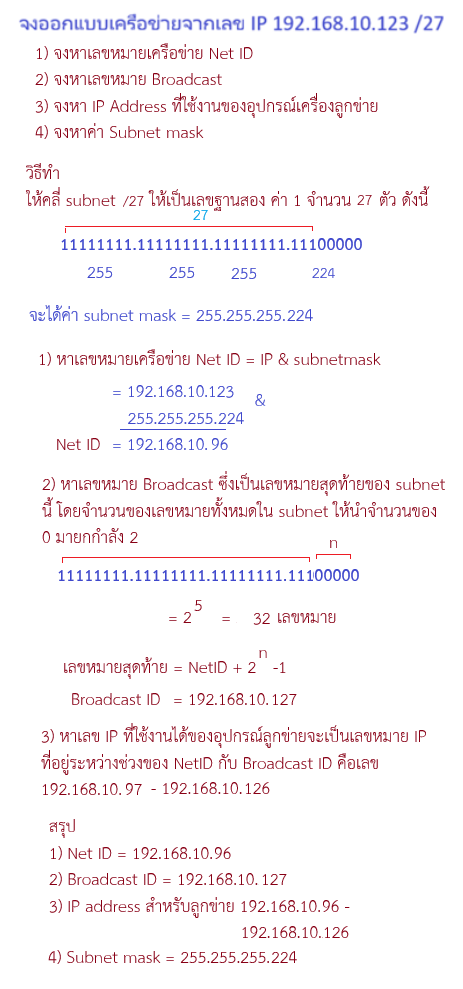

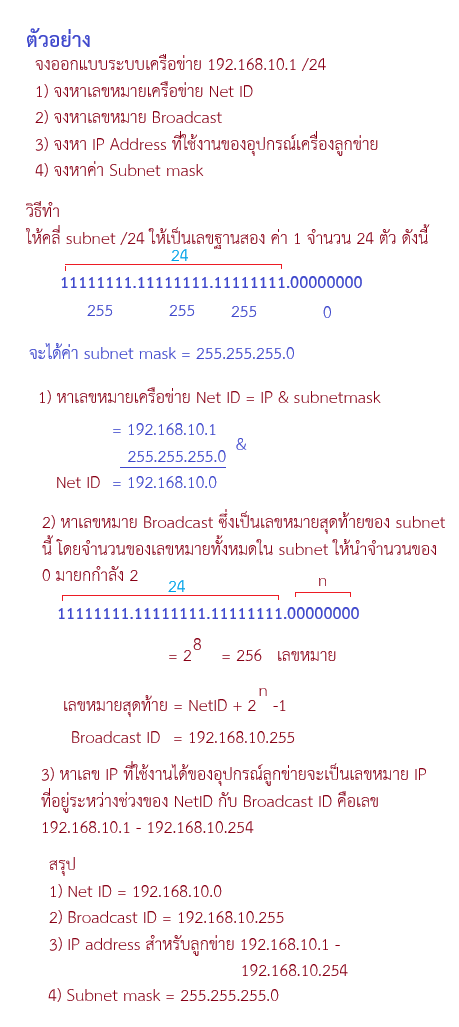

การแบ่ง Subnet คือ การแบ่ง IP address ออกเป็นชุดย่อย ๆ ทำให้ Network IP (เน็ตเวิร์ก ไอพี) เพิ่มขึ้น แต่ IP address ลดลง

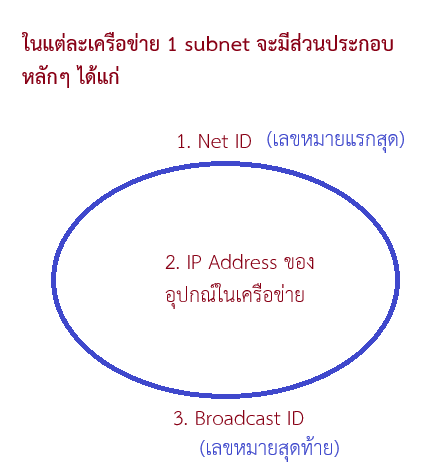

* จำนวนเครื่องของแต่ล่ะ Subnet ยังต้องหัก Subnet ID กับ Broadcast Address ออกไป Subnet ล่ะ 2 หมายเลข

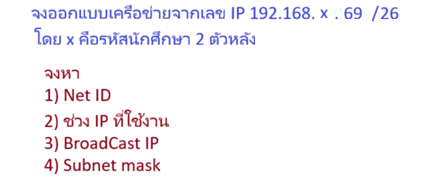

assignment

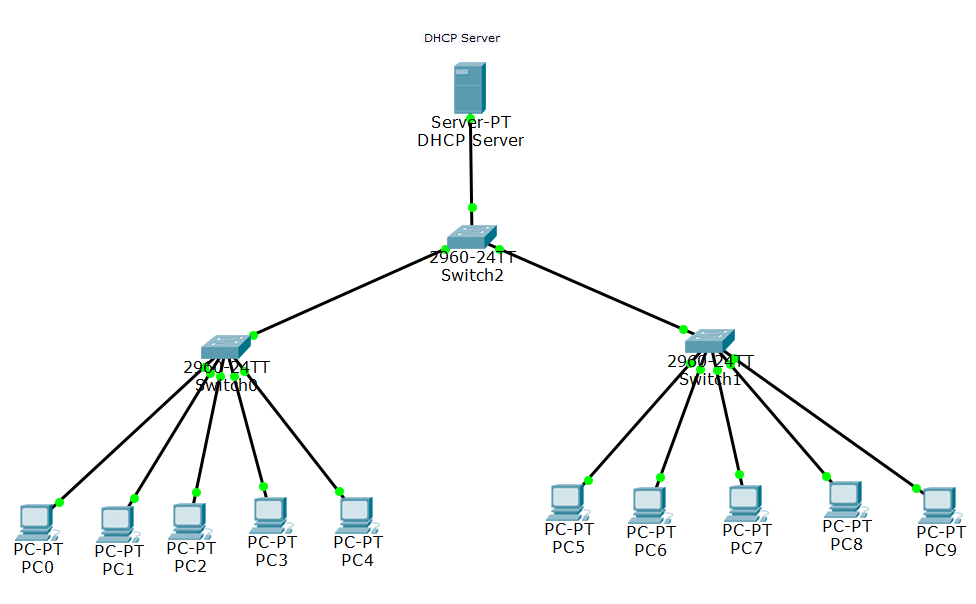

และให้จำลองบนโปรแกรม Packet Tracer DHCP server จัดสรรเลขหมาย IP และ Subnet mask ตามที่ได้จากการคำนวณ
